2009-05-19 ProTool sammen med USB til serial converter: Der er 3 steder hvor der kan ændres i opsettet, og disse skal være ens. I OP panelet vælges Basic screen, denne screen findes i alle paneler der er programeret af ATE, vælg System, vælg IF2 her sættes parameterne. I ProTool vælges faneblad File, vælg Download, vælg Preference og stil parameterne. På PC'eren vælg Start, Settings,Controll panel, System, Hardware Device manager, Port (COM & LPT), her sættes parameterne. Se også under PC. Herunder ses parameterne. Bits pr. sekund: 9800 Data bits: 8 Parity: NONE Stop bits: 1 Flow control: NONE 2008-07-28 Nyt Windows panel: Når man starter et nyt Op panel vil det automatisk gå til Transfer, tryk Cancel, der kommer en ny meny, tryk på Control Panel, nu er man i Windows meny, dobbelt klik på Transfer, der åbner en meny hvorfra man kan vælge hvilken forbindelse man vil bruge, hvis man vælger MPI/Profibus skal man gå vidre ved at trykke på Advance, der kommer en ny meny hvor man kan vælge MPI eller Profibus, tryk derefter på Properties, vælg Address med mere, gå tilbage ved at trykke på OK. Tryk File, Close, tryk Transfer. Nu er panelet klar til brug. 2007-12-10 Operating system update: I dag kan man på nye displays og OP paneler opdatere styre systemet, på engelsk kaldet "operating system update" "OS update". Fordelen er at ens udstyr får en større værdi på længere sigt, da man kan bruge nutidens udstyr som bliver opdateret med de fordele der kommer i fremtiden. I WinCC kan man udføre OS update på følgende måde, forbind PC'en med Network eller en anden tilgængelig forbindelse. Klik på projekt: Klik på transfer: Klik på OS Update: Klik på Update OS Operationen kan tage lang tid alt efter hvilken forbindelse man bruger, fra 10 minuter til timer. Der må ikke afbrydes for operationen da den ikke kan genoptages, se Bootstrapping. OS update kan også udføres fra ProSave.   I WinCC kan man udføre bootstrapping, det er det samme som en OS update, denne bruges hvis det er gået galt med den normale OS update eller man har nogle paneler som kun kan opdateres med bootstrap. Forbind PC'en med Network eller en anden tilgængelig forbindelse, nogle paneler skal bruge et multi master cable. Klik på projekt: Klik på transfer: Klik på OS Update: Klik på Update OS Afbryd strømmen til panelet et øjeblik, slå derefter strømmen på, processen vil køre som en normal OS update.   WinCC har en god hjælpe menu, brug denne for en mere detaljeret gennemgang.   Information: Hvis man vil genoprette sine symboler og "RESTORE SYMBOLS" ikke virker, skal man først gå ind i "CONTROLLERS" åben den PLC der skal være master og genopret forbindelsen mellem PLC og OP. Gå derefter til fanablad "EDIT" og start "RESTORE SYMBOLS", herefter vil symbolerne blive genoprettet. Information: Hvis I har et abonnent på Siemens ProTool så har I modtaget eller vil modtage programmet WinCC som i fremtiden skal erstatte ProTool. Jeg har erfaret at ved installationen af WinCC skal alle programmer lukkes, også Firewall og Virusscanners, ellers kan man risikere at installationen stopper. Ved første opstart af WinCC og ProTool efter installationen af WinCC skal Firewall og Virusscanners ligeledes være lukket. Problem: Jeg vil lave en master reset af mit OP7 eller OP17 panel. Løsning: Først slukkes der for OP panelet, derefter trykkes der på følgende knapper på en gang, PIL HØJRE - PIL NED - ESC, mens man holder knapperne inde tilsluttes strømmen, derefter går OP panelet i READY FOR TRANSFER. Problem: Jeg kan ikke få mit OP panel til at arbejde sammen med S5. Løsning: Et OP panel skal have en driver i PLC'eren før den kan kommunikere, denne driver følger med brugerprogrammet ProTool, se tabellen nederst, hos nogle PLC'er skal der også bruges en FB0 som ligger sammen med driveren. I S5-100 serien vil OP panelet reservere pladsen fra MW200 FW200 og opefter, dette område må ikke bruges.

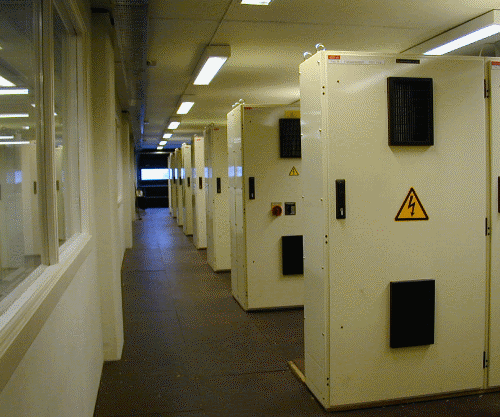

Styreskabe til PET kolonne der er stående på et aflukket galleri, Ringnes E.C. Dahls Bryggeri, Trondheim.

PLC type: S5-90U S5-95U S5-100U med CPU 100 eller 102 S5-100U med CPU 103 S5-115U med CPU 941 til 944 S5-115U med CPU 945 S5-135U S5-155U	Blok navn: S5TD02ST.S5D S5TD03ST.S5D S5TD02ST.S5D S5TD01ST.S5D S5TD50ST.S5D S5TD51ST.S5D S5TD24ST.S5D S5TD69ST.S5D
Kobling: AS511 FAP stik SI2 FAP over CP521 SI FAP over CP523 SINEC L2-DP SINEC L1 SINEC L2 Parallel	FB nummer: FB51 FB53 FB52 FB52 FB58 FB56 FB55 FB54	FB navn: TDOP:511 TDOP:FAP TDOP:521 TDOP:523 TDOP:DP TDOP:L1 TDOP:L2 TDOP:PAR
