Siemens S7

Opdateret 2008-06-01

2008-06-01 Hardware med interrupt:

Hvis man bruger interrupt kort i sin hardware skal disse monteres nærmest CPU'en, hvis man bruger flere interrupt kort, skal den med højeste priotet være nærmest CPU'en

2007-12-10 Operating system update:

I dag kan man på nye PLC'er opdatere styre systemet, på engelsk kaldet "operating system update" "OS update".

Fordelen er at ens udstyr får en større værdi på længere sigt, da man kan bruge nutidens udstyr som bliver opdateret med de fordele der kommer i fremtiden.

2005-10-09: Når man styrer Danfoss VLT via ProfiBus skal man programere interrupt OB, der er forskellige alt efter hvilken PLC man bruger, man åbner HWconfig i S7 brugerprogram, dobbeltklikker på PLC'en, klikker på fane interrupts, under Async. Error interrupts kan man se de interrupts der skal bruges. I Simatic Manager klik på åbne program, klik på fanablad Libraries, klik på Standard Library, klik på Organization Blocks og find de ønskede blokke, OB122 skal også programeres.

Information: Når man er online med sin PC bliver cyklustiden længere i PLCén, normalt giver det ingen problemer, hvis det gør, kan man gå ind HARDWARE --> marker CPU --> dobbeltklik --> der kommer et window op, klik på PROTECTION, under MODE kan man sætte den maksimale cyklustid.

Information: Hvis man bruger et analog kort AI8*13 BIT, 6ES7 331-1KF01-0AB0 kan der være fejl i opsættet, at lave en beskrivelse af fejlene vil blive uoverskulig, så hvis jeg bliver kontaktet kan jeg mulighvis hjælpe.

Information: Når man downloder blokke til sin PLC, skal man en gang imellem comprimere PLCen, åben rullegerdinet PLC --> Diagnostic/setting --> Module information --> Memory --> Compress, det kan godt tage lang tid, op til flere minutter, så hav tålmodighed.

Problem: Når jeg går online på Profibus kan jeg ikke altid opnå forbindelse.

Løsning: Gå ind i START-->KONTROLPANEL--> åben SET PG/PC INTERFACE, find det kommunikationskort du bruger eks. CP5511 og sæt det på auto, et andet problem er at ikke alle PLC'er kan bruge Profibus til at kommunikere med, så er der kun MPI tilbage.

Problem: Når jeg overfører systemdata fra mit brugerprogram til min PLC er det ikke altid det virker.

Løsning: Stop PLC'en og overfør så systemdataerne eller hardware configuration, start derefter, og PLC'en vil bruge de nye dataer.

Problem: En eller flere filer er ødelagt i mit program.

Løsning: Hvis filerne ikke er for ødelagte kan man delvis rede dem, åben programmet i SIMATIC MANAGER, programmet må ikke være åbent andre steder, gør følgende, FILE --> SAVE AS marker WITH REORGANIZATION (SLOW) vælg et andet navn eller en anden mappe til at gemme programmet i, det kan godt tage lang tid, alt efter programmets størrelse og PC.

Problem: Ved en strømafbrydelse til PLC, forsvinder dataerne der ligger gemt i datablokkene eller mærkerne helt eller delvist?

Løsning: Hvis man har en PLC uden batteri, skal man bestemme det memory område der skal holdes ved en strømafbrydelse, man går ind i HV CONFIG, dobbeltklik på PLC, der bliver åbnet et vindue, man går ind i RETENTIVE MEMORY, man vælger det område der skal holdes ved en strømafbrydelse, åben hjælp for mere information.

Problem: Når der udveksler dataer via et MPI netværk, overføres der af og til forkerte dataer?

Løsning: Hvis man vil ændre værdien på et GLOBAL DATA i et MPI netværk, skal man først slette den linje som man vil ændre, for derefter at skrive den på ny. Hvis man bare ændre størelsen på GLOBAL DATA kan man resikere at den kan bruge den gamle værdien.

Problem: Når jeg er online fra en PC til en PLC mister jeg tit kontakten?

Løsning: På hurtige PC'er kan Simatic S7 V5.0 være ustabilt, ved at kontakte Siemens og få et tillægsprogram som hedder HF3 for SP3, vil dette program løse problemet.

Problem: Når jeg vil ændre data i en datablok fra en PC, bliver de ikke download?

Løsning: Man kan stille sin datablok på 2 måder, DECLARATION VIEW som bruges når man bygger en datablok, og DATA VIEW som bruges når man vil ændre dataer i blokken eller vil se dataer online. Man kan ændre indstillingen ved at gå ind i VIEW.

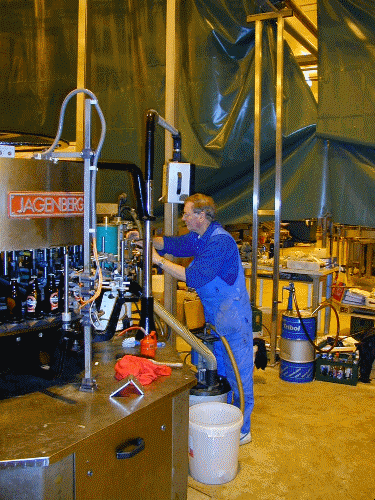

Axel igang med at justere en Jargenberg etiketmaskine hos Ringnes Bryggeri, Oslo
